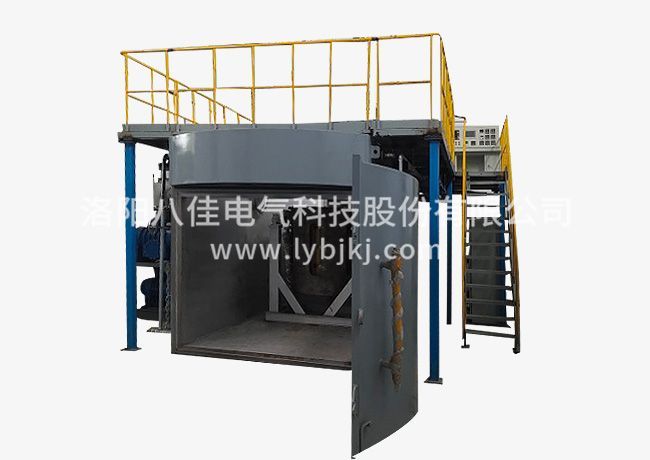

立式真空速凝爐由哪些部分組成 　　立式真空速凝爐包括爐體、爐蓋、保溫桶、反射桶、發熱體、上壓頭、下壓頭、上油缸、下油缸和抽真空部分。 　　其次，真空速凝爐帶上、下油缸的支撐機構為由熱軋槽鋼制造的雙立柱式結構，上油缸和下油缸分別裝設在支撐體上端和底座中部。上油缸通與荷重傳感器連接，荷重傳感器下端與水冷壓頭連接，水冷壓頭下端與上石墨壓頭連接。下油缸與下水冷壓頭連接，下水冷壓頭與下石墨壓頭連接。 　　通過焊接固定在支撐架的橫梁上中部。立式真空速凝爐在加熱室底面上設有模具支撐體，成型模具設置在模具支撐體上。圓筒形加熱室設置在爐體內，由托盤結構進行定位，在立式真空熱壓燒結爐爐體和加熱室的上、下端面上對稱地開設有壓頭通孔，上、下頂桿分別穿過加熱室上的壓頭通孔。三組引電電極分別裝有絕緣套和熱輻射擋環，擋板位于加熱室內。三個引電電極分別通過水冷電極與石墨電極加熱體連接。立式真空熱壓燒結爐采用爐體和爐蓋分離設計，二者用六個鉸鏈螺栓通過爐耳和密封圈密封結合。

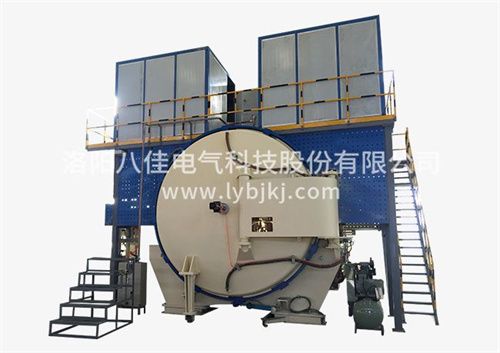

　　碳化爐的性能與特點： 　　1、爐體采用雙層水冷結構，爐體材料為304不銹鋼，嚴格按照壓力容器標準打造，抗腐蝕和密閉性能好。保溫材料均采用高純度氈，經久耐用。所有電器元器件均采用進口或國內一線品牌，運行可靠。爐膛采用單室，臥式結構，設備布置緊湊合理，占地面積小。 　　2、主要設計針對于石墨烯膜熱處理腐蝕性這一塊專門設計，所有爐體內部及管道均防腐處理，更有效提供使用壽命。 　　3、采用阻性加熱，石墨電極采用等靜壓石墨件、石墨管發熱體壽命長，采用多區加熱方式，溫度均勻性好、對產品受熱均，維護方便。有效調高產品質量。 　　4、先進爐膛設計理念，合理的加熱結構，。先進的控溫系統，進口數顯化智能溫控表，PID智能化程序控制，采用德國西門子PLC及西門子觸摸屏。實現實數據通訊無縫對接，全自動高精度完成測溫控溫過程，系統可按給定升溫曲線升溫或調用存儲工藝曲線，并可貯存四條40段不同的工藝熱處理曲線。 　　5.先進的自動化控制，均由PLC水、電、氣自動控制和保護系統，PLC實現安全連鎖，具有超溫、傳感器斷偶、水壓、爐體超壓等觸摸屏一目了然，操作簡便、明了。
